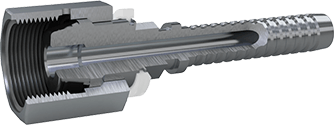

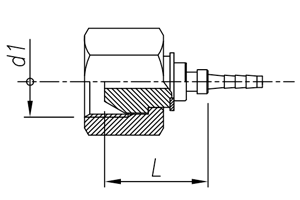

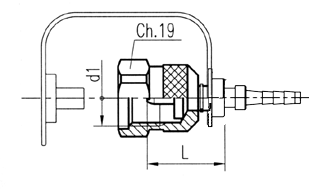

La filettatura tipo "British Standard Pipe Parallel" nota in Inghilterra anche con il nome di filettatura "Whitworth". I maschi BSPP si accoppiano solo con femmine BSPP o attacchi macchina femmina. I maschi BSPP hanno filettatura cilindrica, e svasatura a 30°. Le femmine BSPP hanno filettatura cilindrica, e ogiva a 30°. Le femmine girevoli BSPP hanno un'ogiva conica, che fa tenuta sulla sede conica del maschio. I connettori BSPP sono simili a quelli NPSM, ma i due non sono intercambiabili: nella maggior parte dei casi, il passo della filettatura è differente, e l'angolo della filettatura è di 55°, invece di 60° dei connettori NPSM.

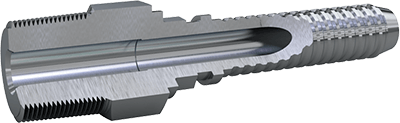

NPTF è un tipo di filettatura con tenuta a secco utilizzata per terminazioni maschio e femmina. Questo tipo di filettatura è molto utilizzata nei sistemi di trasmissione di potenza, anche se il suo utilizzo in applicazioni idrauliche non è raccomandato dalla National Fluid Power Association (N.F.P.A.). I maschi NPTF si accoppiano con le femmine NPTF, NPSF o NPSM. I maschi NPTF hanno filettatura conica, e una sede invertita a 30°. Le femmine NPTF hanno filettatura conica. La tenuta avviene per deformazione della filettatura. Le femmine NPSM hanno filettatura cilindrica ed una sede svasata a 30°. La tenuta avviene sulla sede a 30°. La filettatura NPTF è simile, ma non intercambiabile, con quella BSPT: il passo è diverso nella maggior parte dei casi. Inoltre, l'angolo del filetto è di 60°, invece di 55°, come accade nei BSPT.

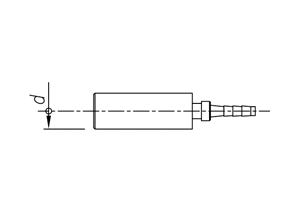

I tubi lisci metrici si compongono di tre parti attaccate ad un raccordo maschio. Le tre parti sono: un tubo liscio, un anello tagliente ed un dado metrico. Il dado è posto sopra il tubo liscio, seguito dall'anello incidente. Per i raccordi DIN serie leggera, si utilizza generalmente un dado metrico DIN serie leggera; per i raccordi DIN serie pesante, si utilizza generalmente un dado metrico DIN serie pesante. L'anello tagliente ed il tubo liscio vengono scelti in base al diametro esterno del tubo.

La filettatura tipo "British Standard Pipe Parallel" nota in Inghilterra anche con il nome di filettatura "Whitworth". I maschi BSPP si accoppiano solo con femmine BSPP o attacchi macchina femmina. I maschi BSPP hanno filettatura cilindrica, e svasatura a 30?

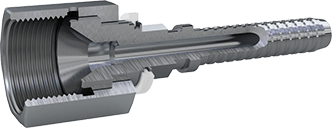

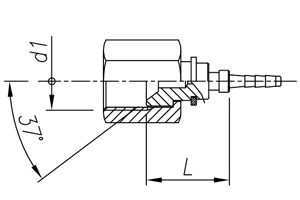

In applicazioni idrauliche ad alta pressione, la Society of Automotive Engineers (SAE) raccomanda sempre l%u2019utilizzo di un%u2019ogiva a 37? o di una svasatura a 37?. I raccordi con ogiva o svasatura a 37? sono comunemente conosciuti come JIC. I maschi JIC con agiva a 37? si accoppiano solo con femmine JIC. I maschi JIC hanno filettatura cilindrica ed un%u2019agiva a 37?. Le femmine JIC hanno filettatura cilindrica ed una svasatura a 37?. La tenuta avviene sulla sede a 37?, stabilendo una linea di contatto tra l%u2019ogiva del maschio e la svasatura della femmina. I filetti mantengono la connessione meccanicamente.

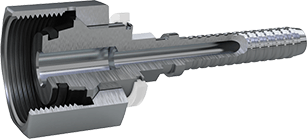

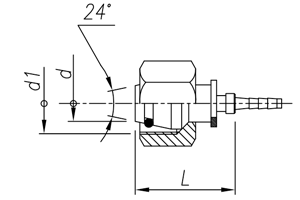

I maschi DIN 2353 / 3865 si accoppiano con uno qualsiasi dei tre raccordi femmina elencati: Femmina DIN 24° con O-Ring, Femmina assemblata su tubo rigido, Femmina universale DIN 24°/60°.I maschi hanno sede a 24°, filettatura metrica cilindrica ed una lamatura che si accoppia con il diametro esterno del tubo. Le femmine possono essere o con sede svasata a 24° con O-Ring (tipo DKO), o femmina assemblata su tubi rigidi, o un raccordo universale svasato a 24° o 60°.Esistono raccordi DIN serie pesante e serie leggera. Per identificarli, è necessario misurare sia la filettatura che il diametro esterno del tubo rigida (la serie pesante ha diametro esterno del tubo rigido più piccolo e sezione più spessa rispetto alla serie leggera).

I tubi lisci metrici si compongono di tre parti attaccate ad un raccordo maschio. Le tre parti sono: un tubo liscio, un anello tagliente ed un dado metrico. Il dado è posto sopra il tubo liscio, seguito dall’anello incidente. Per i raccordi DIN serie leggera, si utilizza generalmente un dado metrico DIN serie leggera; per i raccordi DIN serie pesante, si utilizza generalmente un dado metrico DIN serie pesante. L’anello tagliente ed il tubo liscio vengono scelti in base al DE del tubo.

Diversi raccordi per tubazioni flessibili termoplastiche con codolo diritto, a 90° oppure con dado avvitabile

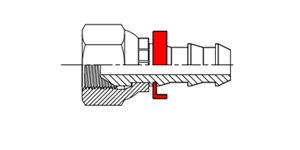

HB - Femmina BSPP | HP - Maschio BSPP

HD - Femmina DKOS

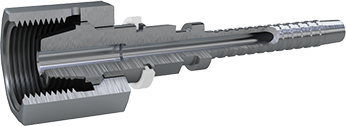

HC - Femmina METRIC 24° - 60

HE - Femmina JIC

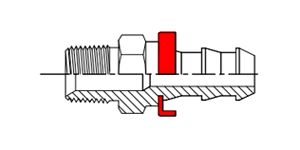

HI - Maschio NPT | HH - Femmina NPT | OI - Maschio NPT one piece

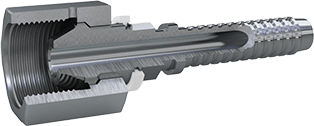

HF - Femmina TYPE-M

HL - Maschio MP | HM - Maschio HP | HN - Maschio HP METRICO | HG - Femmina HP

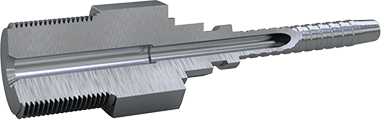

HJ - Maschio GAS | OJ - One-piece Maschio GAS

HK - Maschio METRICO

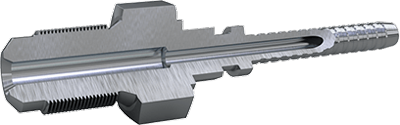

HQ - Maschio GAS100 External Cone

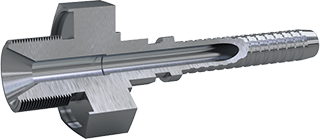

HR - Maschio USIT

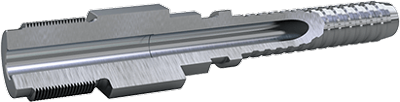

HS - Maschio FLAT SEAL | OS - Maschio FLAT SEAL ONE PIECE
