毛细管套筒
专为Transfer Oil 毛细管系列热塑软管设计优化的扣压用套筒
打开表单
|
|
毛细管接头芯
|
|
附件
|
 |

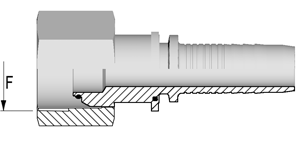

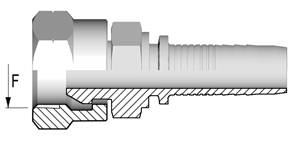

标准英制圆柱管螺纹 (BSPP)
常见的英制管螺纹British Standard Pipe (BSP) , 也被称为惠氏螺纹Whitworth threads。BSPP (圆柱管螺纹) 外螺纹配合BSPP (圆柱管螺纹) 内螺纹或螺纹孔。本系列产品中，BSPP外螺纹接头为具有30°密封面的圆柱管螺纹，内螺纹螺母接头亦是具有 30° 密封面的圆柱管螺纹。螺母侧的为外锥面，对应外螺纹侧的内锥面密封。BSPP (圆柱管螺纹) 与NPSM类似但不互换，两者的螺距大部分不一样，且BSPP的牙型角为55°而NPSM的为60°。
打开表单
|
 |

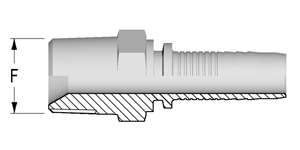

英制圆锥管螺纹 (BSPT)
BSPT (圆锥) 外螺纹配合 BSPT (圆锥) 内螺纹, 或 BSPP (圆柱螺纹) 内螺纹
打开表单
|
 |

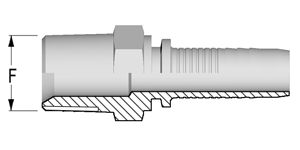

美制干密封圆锥管螺纹 (NPTF)
这里采用的是美式干密封圆锥管螺纹。外螺纹与内螺纹采用同一标准。虽然美国国家流体协会(N.F.P.A.) 不推荐在液压场合使用，但该种连接方式仍被广泛用于流体动力系统的连接。NPTF 外螺纹可以配合 NPTF, NPSF or NPSM 内螺纹使用。NPTF 外螺纹接头具有锥牙螺纹配合30°的内锥密封面，内螺纹接头为锥牙螺纹但是没有密封锥面。密封由螺纹的变形实现。NPSM内螺纹由圆柱螺纹和30°的外锥面组成，密封在30°密封面上形成。NPTF接头与BSPT类似但不通用，两者螺距大部分不同且NPTF的牙型角为60°而BSPT为55°。
打开表单
|
 |

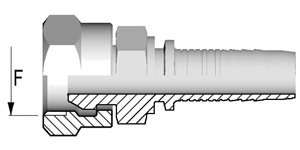

美国标准机械接头直管螺纹 (NPSM)
NPSM 内螺纹接头为直管螺纹配合30°外锥密封面。这种一般应用于内螺纹螺母或螺母式管接头上。连接的密封由接头两端的密封面形成，而非螺纹配合形成。这种连接方式有时会用于流体动力连接系统中。
打开表单
|
 |
DIN 2353 / 3865 24°标准接头
DIN 24° 锥面外螺纹接头适配于以下三种内螺纹接头：带O型圈24°锥面内螺纹接头、内螺纹钢管、内螺纹60°外锥接头。外螺纹接头具有24°内锥密封面，直管螺纹及与对应钢管外径适配的密封面尺寸。内螺纹接头可以是24°外锥面带O型圈（DKO型）、公制硬管接头或通用的带有24°或60°密封面的接头。 这类接头有轻系列和重系列之分，通过螺纹规格和密封面外径区分（重系列对应的硬管外径小、壁厚大）
打开表单
|
 |

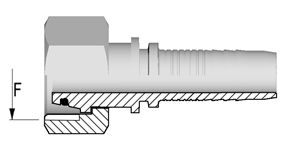

DIN 3863 60°密封面 标准公制螺纹接头
本系列外螺纹接头与24°或60°锥密封内螺纹接头配合使用。外螺纹接头具有 60° 内锥面和标准公制直管螺纹；内螺纹接头可以是24°或60°外锥面直管螺纹。接头的密封由螺纹锁紧后的密封面直接接触产生的硬密封形成。
打开表单
|
 |

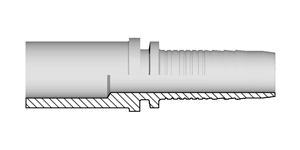

公制卡套式直管接头
本接头的连接由与公制钢管接头、卡套和公制螺母三个部件组成。螺母配合卡套套在钢管上与对应的接头连接。螺母根据接头的种类应对应选取轻重系列，卡套根据钢管的外径选取。
打开表单
|
 |

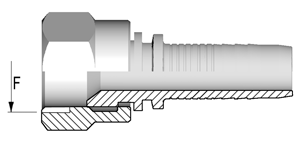

SAE J514 37° (JIC)
根据美国汽车工程师协会 (SAE) 制定的37°锥密封标准，应用于连接高压液压管线，通常称为JIC接头。JIC外螺纹接头只适配JIC内螺纹接头。JIC外螺纹接头具有37°外锥密封面和美制直管螺纹，内螺纹接头具有37°内锥密封面和美制直管螺纹。接头的密封由螺纹锁紧后的37°密封面直接接触后产生的硬密封实现。
打开表单
|
 |

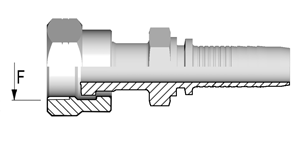

SAE J1453 O型圈平面密封 (ORFS)
该接头的密封由外螺纹接头上的O型圈与内螺纹接头上的金属平面接触实现，主要用于可以接受使用弹性密封阻断泄漏的液压系统，可以实现良好的密封效果。内外螺纹都为直螺纹，接头端面都为平面，通过内螺纹接头平面挤压外螺纹接头上的O型圈实现密封，类似于法兰接头。连接螺纹仅起机械锁紧作用。
打开表单
|
 |
JIS 30° 圆柱螺纹 - JIS B 0202
日系设备采用的 JIS (日本工业标准)螺纹，即具有30°锥面密封的英制圆柱管螺纹。 JIS 内螺纹接头仅与JIS外螺纹接头配用。内外螺纹接头都是带有30°锥密封面的圆柱螺纹，接头的密封靠密封面硬接触实现。JIS螺纹符合标准JIS B 0202，与英制BSPP一致。但是JIS接头与BSPP接头不能实现互换连接，因为密封面内外锥的方向是相反的。
打开表单
|
 |

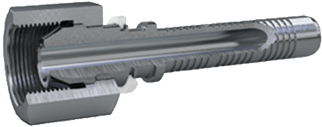

VHP 英制直管螺纹 (BSPP)
常见的英制管螺纹British Standard Pipe (BSP) , 也被称为惠氏螺纹Whitworth threads。BSPP (圆柱管螺纹) 外螺纹配合BSPP (圆柱管螺纹) 内螺纹或螺纹孔。本系列产品中，BSPP外螺纹接头为具有30°密封面的圆柱管螺纹，内螺纹螺母接头亦是具有 30° 密封面的圆柱管螺纹。螺母侧的为外锥面，对应外螺纹侧的内锥面密封。BSPP (圆柱管螺纹) 与NPSM类似但不互换，两者的螺距大部分不一样，且BSPP的牙型角为55°而NPSM的为60°。
打开表单
|
 |

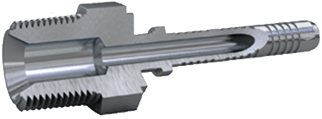

VHP 英制圆锥管螺纹 (BSPT)
BSPT (圆锥) 外螺纹配合 BSPT (圆锥) 内螺纹, 或 BSPP (圆柱螺纹) 内螺纹。 BSPT外螺纹接头具有带锥度的管螺纹，在与BSPT内螺纹或BSPP (圆柱管螺纹) 内螺纹或螺纹孔配套使用时，接头的密封靠连接螺纹的变形实现。推荐使用螺纹密封剂提高密封效果。BSPT接头为与NPT接头类似但不互换。两者的螺距大部分不一样，且BSPT的牙型角为55°而NPT的为60°。
打开表单
|
 |

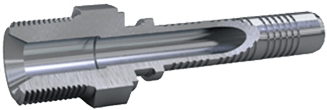

VHP 美制干密封圆锥管螺纹 (NPTF)
这里采用的是美式干密封圆锥管螺纹。外螺纹与内螺纹采用同一标准。虽然美国国家流体协会(N.F.P.A.) 不推荐在液压场合使用，但该种连接方式仍被广泛用于流体动力系统的连接。NPTF 外螺纹可以配合 NPTF, NPSF or NPSM 内螺纹使用。NPTF 外螺纹接头具有锥牙螺纹配合30°的内锥密封面，内螺纹接头为锥牙螺纹但是没有密封锥面。密封由螺纹的变形实现。NPSM内螺纹由圆柱螺纹和30°的外锥面组成，密封在30°密封面上形成。NPTF接头与BSPT类似但不通用，两者螺距大部分不同且NPTF的牙型角为60°而BSPT为55°。
打开表单
|
 |

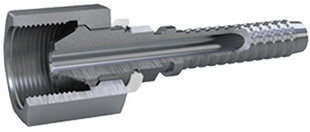

VHP 美国标准机械接头直管螺纹 (NPSM)
NPSM 内螺纹接头为直管螺纹配合30°外锥密封面。这种一般应用于内螺纹螺母或螺母式管接头上。连接的密封由接头两端的密封面形成，而非螺纹配合形成。这种连接方式有时会用于流体动力连接系统中。
打开表单
|
 |
VHP DIN 2353 / 3865 24°标准接头
DIN 24° 锥面外螺纹接头适配于以下三种内螺纹接头：带O型圈24°锥面内螺纹接头、内螺纹钢管、内螺纹60°外锥接头。外螺纹接头具有24°内锥密封面，直管螺纹及与对应钢管外径适配的密封面尺寸。内螺纹接头可以是24°外锥面带O型圈（DKO型）、公制硬管接头或通用的带有24°或60°密封面的接头。 这类接头有轻系列和重系列之分，通过螺纹规格和密封面外径区分（重系列对应的硬管外径小、壁厚大）
打开表单
|
 |

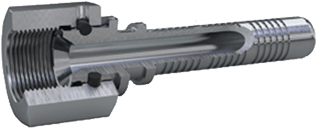

VHP SAE J514 37° (JIC)
根据美国汽车工程师协会 (SAE) 制定的37°锥密封标准，应用于连接高压液压管线，通常称为JIC接头。JIC外螺纹接头只适配JIC内螺纹接头。JIC外螺纹接头具有37°外锥密封面和美制直管螺纹，内螺纹接头具有37°内锥密封面和美制直管螺纹。接头的密封由螺纹锁紧后的37°密封面直接接触后产生的硬密封实现。
打开表单
|
 |
Type-M VHP
Type M 是带活动螺母和58°外锥密封面的接头。
